| Tek Etkili Aktüatör | Tork Değeri [Nm] | Vana Bağlantı | Açma Kapama Zamanı | Hava Tüketim Miktarı | |||||
| Seri No | P:6 Bar | Yay Değeri | ISO5211 | [Sn] | [Lt] | ||||
| SR: Tek Etkili | 0º | 90º | 0º | 90º | Açma | Kapama | Açma | Kapama | |
| TORK-RA40SR | 10.3 | 4.4 | 9.5 | 3.7 | F03/F04/F05 | 0.26 | 0.34 | 0.09 | 0 |
| TORK-RA52.SR | 23 | 9.7 | 22.6 | 9.2 | F04/F05/F07 | 0.33 | 0.38 | 0.17 | 0 |
| TORK-RA60.SR | 25.6 | 10.7 | 25.1 | 10.3 | F04/F05/F07 | 0.33 | 0.38 | 0.17 | 0 |
| TORK-RA75.SR | 60.4 | 29.8 | 58.5 | 27.9 | F05/F07 | 0.48 | 0.57 | 0.5 | 0 |
| TORK-RA80.SR | 67.1 | 33.1 | 65 | 31 | F05/F07 | 0.48 | 0.57 | 0.5 | 0 |
| TORK-RA100.SR | 111.2 | 69.4 | 90.8 | 49 | F07/F10 | 0.63 | 0.95 | 0.73 | 0 |
| TORK-RA120.SR | 218.3 | 151.1 | 154 | 86.8 | F07/F10 | 1.15 | 1.47 | 1.61 | 0 |
| TORK-RA143.SR | 362.5 | 230.3 | 215.5 | 347.7 | F10/F14 | 3.2 | 3 | 2.85 | 0 |
| TORK-RA160.SR | 481.7 | 305.7 | 283.3 | 459.3 | F10/F14 | 3.8 | 3.5 | 3.25 | 0 |
| TORK-RA200.SR | 836.7 | 607.8 | 663.3 | 892.2 | F14/F16 | 4.8 | 4.4 | 6.41 | 0 |
| TORK-RA270.SR | 1955.8 | 1417.7 | 1568.4 | 1030.4 | F16 | 5.3 | 4.75 | 13.75 | 0 |
| TORK-RA350.SR | 3121.4 | 1943.1 | 3129.2 | 1950 | F16 | 6.2 | 5.3 | 25 | 0 |
Aktüatörler & Aksesuarlar

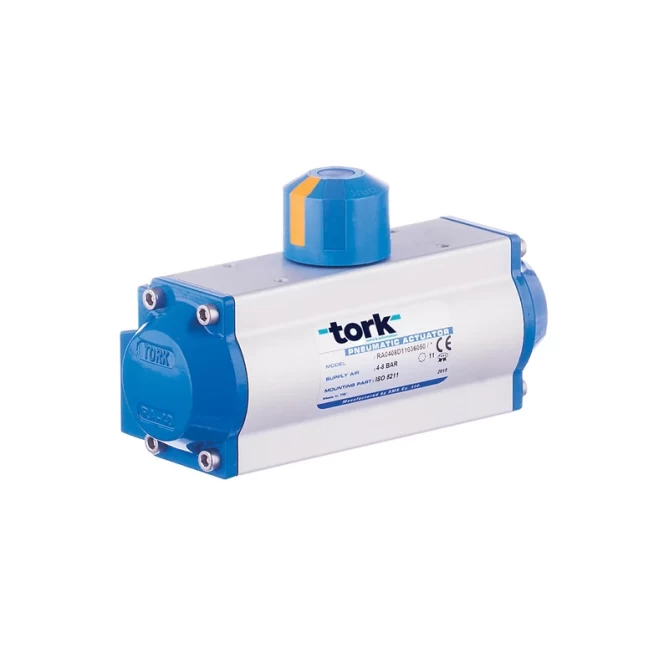

Rack And Pinion Pnömatik Aktüatörler
Uygulama : Küresel vana, kelebek vana, damperlerin on-off/oransal kontrolü, medikal uygulamalar (maske yapımı, solunum cihazları vb.)
Ölçü : RA 40 SR…RA 350 SR
Besleme Basıncı : 4-8 bar
Çıkış Tork Değeri : 5 Nm…1943 Nm (6 bar) tork değeri
Gövde : Alüminyum ekstrüzyon eloksal kaplı
Kapak ve Pistonlar : Alüminyum enjeksiyon
Sıcaklık : -10 ºC…80 ºC
Vana Bağlantı : ISO 5211 standartlarında
Limit Switch Bağlantı : Namur standardı, VDI/VDE 3845
Pozisyoner Bağlantı : Namur standardı, VDI/VDE 3846
Yön Valfi Bağlantı : Namur standardı, VDI/VDE 3847
Strok Ayarı : Çift yönlü aktüatör üzerinden yapılır ( +,- 5)
Aksesuarlar : Switch box, pozisyoner, manuel override
